產品名稱

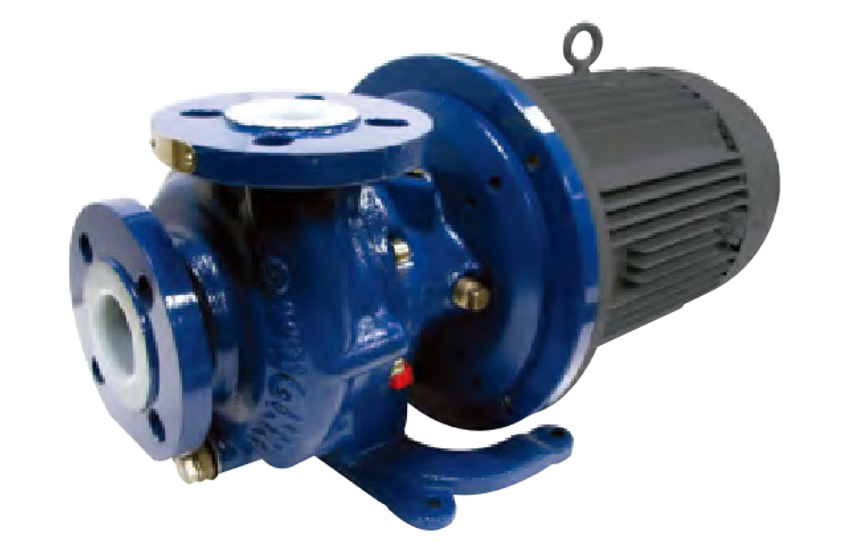

INNOMAG NGM Series （電子/鋼鐵用）– 通用 ETFE/PFA 襯里泵
-
產品信息
? Magnetic Pump with High Pump Head Capability
– 作為獨創的強化碳纖維特氟龍泵浦，耐熱性很強
– 使用稀土類 磁力，緊湊又能發揮較大的力量
– 軸與軸承都使用了耐磨損的SIC材質
– 根據使用條
氟樹脂
制造非金屬泵浦時，需要非金屬材料.為了最高的耐腐蝕性與耐化學性NGM與NGK都使用了高品質的氟樹脂材料.氟樹脂專業用語為 ETFE,PTFE,PFA.
觀察NGM/NGK內部的話可以看到全是用非金屬材質做成的.包括在滾塑泵襯墊下方的注塑葉輪和容器單元。
雙重保護
完全縫合的內輪磁鐵組裝品相當于葉輪的心臟.我們明確的知道對于NGM/NGK系列來說浸透作用帶來的使用壽命減少的事實.因此我們的解決方法是雙重密封裝配線.首先圍繞不銹鋼然后進行封閉式焊接，然后用樹脂材質全包圍使得不讓任何浸透損傷泵浦.
SIC材質
此等級的陶瓷類材質是非活性，而且又結實耐磨性也很強，可在所有NGM/NGK泵浦上確認
外部保護
化學性,耐久性，長久的壽命不光是內部的需要，外部也需要因此在全部金屬表面都會使用環氧樹脂、聚酰胺、聚胺酯材質
復合材料
所有NGM/NGK的CONTAINMENT SHELL為了防止壓力破裂都采用了聚酰胺材料.壓迫力可達到300psi (+200bar)由此可見水擊能力多強.
一體式葉輪
為了強度與耐久性所有MGM/NGK的葉輪都是一體式.第一階段工程中跟氟樹脂一起注塑成型.此方法能給葉輪，磁鐵，軸承提供較強的連接.沒有必要擔心平衡，縫間，藥液灰塵等問題已處理完好
NGM系列
完美的藥液對應
| 產品配置 | |
| 流量 | 1700 LPM |
| 動力(kw) | 11 kw |
| 揚程 | 48 M |
| 溫度 | -29℃ ~ 121℃ |
| 設計壓力 | 21 bar |
| 材質 | High Purity PFA / CFR-ETFE |
用途
處理化學工程
硝酸移送工程
金屬鍍金工程
鹽酸移送工程
印刷電路板制造工程
氯化物處理工程
氫氧化鈉移送工程
次氯酸鹽移送工程
加工食品，磺酸使用工程
半導體工程
換熱器工程
鉻含油的酸性藥品移送工程

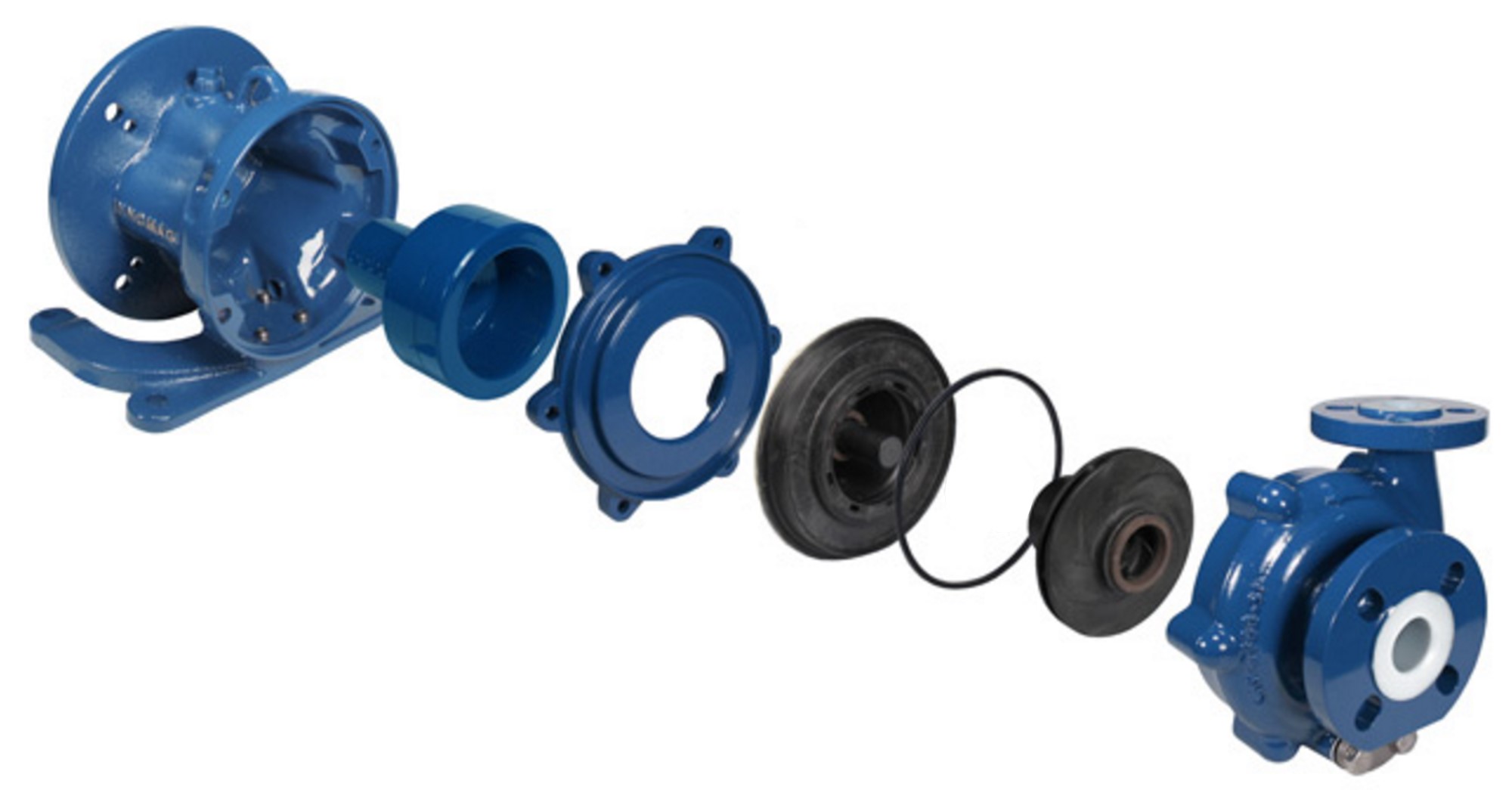

產品構造
Adapter
NEMA, IEC 構造的電機連接部
一體式墨鑄鐵
不需要對齊
可支持泵浦的通用支撐架
外輪磁鐵
根據電機大小而設計
適用無需要軸的鑰匙來組裝的DOWEL
不需要對齊
為了易分離電機軸，使用了轉孔螺絲
CONTAINMENT RING
可以承受更重的壓力，一體式石墨鑄鐵。
跟Adapter是分離狀態因此不用打開觸液部分也可以進行修理
把CONTAINMENT SHELL 準確的放入CASING里維持支撐
把ADPTER準確的跟泵浦部對齊
CONTAINMENT SHELL
各種密封圈可保護CONTAINMENT SHELL
強化的泵浦軸承插口
為了強化高壓，耐性，強度與內沖擊，用聚酰酩纖維制造而成的外部耐壓殼
CASING O型圈
用于標準的FEP/FKMO型圈，可替換，提供了廣泛使用耐藥品型
四邊形截面為5.334 x 5.334 mm ，可提供更多的密封面積
可選取FKM 或者EPDM 材質進行制造，也可以制造其他材質
位于CASING與CONTAINMENT SHELL 之間
葉輪
CFR-ETFE /PFA 材質的一體式葉輪
高強度硼鋼大總成
使用特殊技術“True-Seal” 來焊封
擁有高效率低NPSHr的開放形葉輪構造
CASING
一體式球狀型石墨鑄鐵
為了 ANSI,ISO/JIS 連接對齊，法蘭部分使用了的通用插口
ETFE或PFA 的襯墊厚度最少3MM
性能一覽表
| 形式 | 吸入口徑 A(mm) | 排出口徑 A(mm) | 葉輪外徑 (mm) | 流量·揚程(m-?/min) | 功率 (?) | |
| 50Hz | 60Hz | |||||
| NGM25-1 | 40 | 25 | 156 | - | 43-250 | 5.5 |
| 30-200 | - | 3.7 | ||||
| 140 | - | 36-250 | 3.7 | |||
| 24-200 | - | 2.2 | ||||
| 115 | - | 23-200 | 2.2 | |||
| NGM25-2 | 40 | 25 | 156 | - | 41-75 | 3.7 |
| 26-70 | - | 2.2 | ||||
| 146 | - | 35-75 | 2.2 | |||
| 24-60 | - | 1.5 | ||||
| 130 | - | 29-60 | 2.2 | |||
| NGM40 | 50 | 40 | 156 | - | 46-400 | 7.5 |
| 31-300 | - | 5.5 | ||||
| 140 | - | 33-360 | 5.5 | |||
| 25-300 | - | 3.7 | ||||
| 122 | - | 27-300 | 3.7 | |||
| NGM50 | 65 | 50 | 156 | - | 35-630 | 7.5 |
| 24-500 | - | 5.5 | ||||
| 140 | - | 28-560 | 5.5 | |||
| 19-460 | - | 3.7 | ||||
| 122 | - | 20-500 | 3.7 | |||
| NGM65 | 80 | 65 | 156 | - | 8-1100 | 3.7 |
| 6-960 | - | 2.2 | ||||
| 146 | - | 7-1000 | 3.7 | |||
| 5-850 | - | 1.5 | ||||
| 128 | - | 5-850 | 1.5 | |||
